凝汽器换管

（2）有运转灵活，职责分工明确的组织机构。
（3）有经验丰富的项目管理人才。
（4）有强大的设计、开发队伍。
（5）有调试、开车的技术力量。
（6）有的费用控制工程师和计划工程师。
（7）有完善的质量体系和技术服务标准

公司拥有国内先进制管流水线6条。从分条开卷、清洗脱脂、绲轧成型、焊接、打磨、定径、在线固熔、涡流探伤、标志喷码、定尺检验、气密性试验、检验包装，都严格按照GB/T12771-2000《流体输送用不锈钢焊接钢管》、ASTM A249/A249M-96a《锅炉、过热器、热交换器及冷凝器用奥氏体焊接钢管》、SA-249/SA-249M《锅炉、过热器、换热器和冷凝器用焊接奥氏体钢管子》执行。公司专业生产的管径12mm-76mm,壁厚0.2mm-3.0mm的不锈钢氩弧焊管，广泛用于电力、化工、机械等行业；特别对电力行业的凝汽器改造用的不锈钢管的生产、安装有着丰富的经验和能力。

以上表看，不锈钢管比铜管提高比为：每秒传热系数高0.57%。
1、不锈钢换热管具有以下优点：

1. 我公司采用的换热管可采用0.5-0.7mm的薄壁管材，提高了整体换热性能，在相同的换热面积下，总体的传热系数比铜管提高2.121-8.408%。

2. 由于材质采用美国标准AISI304、316等不锈合金钢，使其具有较高的硬度，管子的钢度也明显提高，因此，具有很强的耐高温蒸汽的冲击性能及抗振性能。

3. 由于管子内壁光滑，使得其边界层流底层厚度减薄，既强化换热，又提高了抗结垢性能。

4. 为了消除焊接应力，在保护气体中以1050℃高温进行热处理。

5. 所有钢管均采用压差进行泄漏检查，气压试验至10MPa，5分钟无压降。

6.

7. 2、经济性能比较

8. 导 热

9. 由于铜管的导热系数为100W/m℃，不锈钢管的导热系数为13W/m℃，这当然要影响总体传热系数。但是，不锈钢管的壁厚可以减薄以0.5~0.7mm，而铜管因强度及冲蚀磨损等原因，其壁厚不能低于1mm。
   根据公式：Rc=（1）
   其中：Rc——导热热阻，m2k/w。
   λ——导热系数，W/(m.k)。
   δ——管壁厚度，m
   管材一定，λ不变时，根据公式（1），δ越小，Rc越小，传热系数越大。这就可以缩小不锈钢管与铜管总体传热系数的差距。
   由于铜管内外壁比不锈钢更粗糙，容易结垢，增加了铜管的热阻，这又使铜管与不锈钢管总体传热系数的差距缩小。

10. 对流放热

11. 使用不锈钢管或使用铜管，管内流速都是紊流。影响对流放热的大因素是层流底层的厚度，因为层流底层中的传热是导热，而水的导热系数很低。在流动状态相同的情况下，层流底层的厚度取决于管内壁的粗糙度。铜管内表面有氧化物，其粗糙度比不锈钢管大得多，铜管的层流底层的厚度比不锈钢管的层流底层厚度更大。这就使不锈钢管的对流放热系数比铜管的对流放热系数大。
    Rw= (2)
    其中：Rw——对流放热热阻，m2k/w。
    αw——对流放热系数，w/m2.k。
    根据公式（2）αw越大，Rw越小。

12. 凝结放热系数

13. 凝结放热系数有膜状凝结和珠状凝结两种，珠状凝结放热系数比膜状凝结放热系数大得多。但不锈钢管外壁和铜管外壁哪种管材的珠状凝结更多尚不清楚，但可以说两种管材外壁大部份是膜状凝结。膜状凝结的放热系数大小与膜的薄厚关系很大，因为在膜的内部是导热，水膜的导热系数数特别低而膜的厚度又取决于管外壁的粗糙度。铜管外壁因氧化层的关系，比不锈钢管粗糙得多。因此，不锈钢管外壁的凝结放热系数比铜管外壁的凝结放热系数大。
    Rm=（3）
    其中：Rm——管外壁的凝结放热热阻，m2k/w。
    αm——管外壁的凝结放热系数，w/m2.k。
    根据公式（3），αm越大、Rm越小。

14. 总体传热系数

15. K= （4）
    其中：R——总热阻，m2k/w。
    K——总体传热系数，w/m2.k。
    由（4）可知：对流热阻、导热阻和凝结放热热阻都减小，则总热阻减小：总热阻减小，总体传热系数增大。
    在壁厚相同的情况下，不锈钢管的总体传热系数比铜管低6%。由于使用比铜管薄的不锈钢管，不锈钢管的总体传热系数和凝结放热系数都比铜管大，使不锈钢管的总体传热系数得到提高。

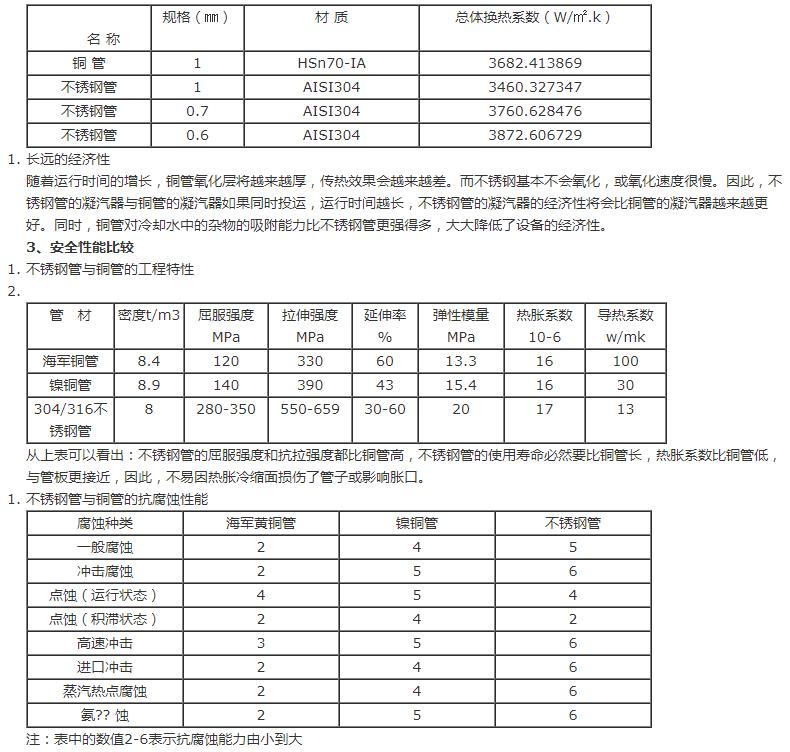

    换热性能对照表

16.

17.

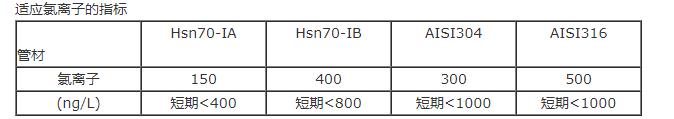

由上表可知：不锈钢管与铜管相比具有的优点：抗冲蚀性能好，能抗蒸汽带水滴在高速中的冲击腐蚀；抗氨腐蚀性能好：耐水侧冲击腐蚀，实现无铜离子系统，且PH值可提高，以减少腐蚀产生率，可提高冷却水流速，达2.3m/s，高可达3.5m/s，这样既可提高总体传热系数，又可减少管内杂质的沉积。
4、效益评估
不锈钢管的热传导系数比铜管低，但通过减小壁厚使它们的热传导系数的差值缩小，由于不锈钢管内壁比铜管更光滑，对流换热系数比铜管高，不锈钢管外壁比铜管光滑，凝结放热系数比铜管高，根据多台机组的测试和计算，壁厚为0.6 -0.7mm的不锈钢管比壁厚为1mm的铜管的总体传热系数高2.124%左右；随着运行时间的增长，不锈钢管的总体传热系数下降很缓慢，而铜管的总体传热系数下降速度比不锈钢管大得多。同时，不锈钢管比铜管更耐腐蚀，抗振性和耐磨性能好，使用寿命是铜管的三倍。从长远考虑，使用不锈钢管整体上提高机组的经济性显而易见，同时也提高了机组的性。

如有疑问请咨询：13912157802 竭诚为你服务，欢迎来公司考察！
